現代の高性能GPU（RTX 50シリーズ等）を熱窒息させず安定運用するための、PCケース選定・エアフロー・物理クリアランス・ファン設計シリーズです。
新しいグラフィックボードを購入するとき、誰もが直面するのが「このカードは自分のケースに入るだろうか？」という物理寸法の問題です。
PCケースの仕様表には「最大GPU長：○○mm」と記載されていますが、GPU長だけの単純な引き算では完全には判断できません。近年の高性能GPUはヒートシンクが厚くなり、基板背が高くなり、さらに電源ケーブルや前面パーツとの干渉が起こりやすくなっているためです。
先に結論｜クリアランス確認の5ステップ
購入前に以下の5段階で順番に照合します。
- 1. GPUの正式型番を確定する： チップ名ではなく、購入するメーカー製品の正確な型番を決める。
- 2. メーカー公式の4寸法を確認する： 長さ（Length）・厚さ（Width/Slot）・高さ（Height）を把握する。
- 3. ケースのGPU対応長から前面パーツを引く： 前面ファン（約25mm）や水冷ラジエーター（約27〜38mm）を差し引く。
- 4. 厚さと直下の余白を確認する： 占有スロット数と、下段スロット・底面ファン・電源シュラウドとの距離を見る。
- 5. ケーブルを挿した状態の幅を確認する： 12V-2x6等の電源コネクタを無理なく曲げてパネルが閉まるかを見る。
1．「チップ名」ではなく、製品の正確な型番を見る
同じGeForce RTX 5080やRTX 5090であっても、リファレンス設計と各社オリジナルクーラーモデルでは寸法が全く異なります。
確認すべきなのは、「RTX 5080」という抽象的な名前ではなく、実際に購入を検討している製品の正式型番（製品ページ）です。メーカーの仕様表（Specifications）を開き、以下の項目を探してください。
- Card Dimensions / Length（全長）： ブラケット部分を除くカード先端までの長さ（mm）
- Height（高さ / 幅）： PCIeスロットからカード上端までの寸法（mm）
- Width / Thickness / Slot（厚み）： クーラーの総厚み（mm）および占有スロット数（2-slot / 3.5-slot等）
2．ケースの最大GPU長を見る｜前面パーツの引き算式
次にケースメーカーの仕様表で「GPU Max Length」「VGA Clearance」を確認します。ここで注意したいのは、メーカーが提示している寸法が「ケース前面に何も付けていない状態」を指している場合があることです。
前面に冷却パーツを取り付ける場合、実質的なGPUクリアランスは次のように減少します。
実質GPUクリアランスの計算式
実質対応長 ＝ ケース公称最大GPU長 − 前面パーツ厚（別計算の場合）
【基本判定】まずメーカーの測定条件（ファン込みか等）を確認。前面パーツが別計算の場合のみ実寸を差し引く。
【作業性の目安】物理限界の寸法だけでなく、組み立てや着脱作業をスムーズに行うための余白（例：約10mm程度）を見込んでおくと安全です。

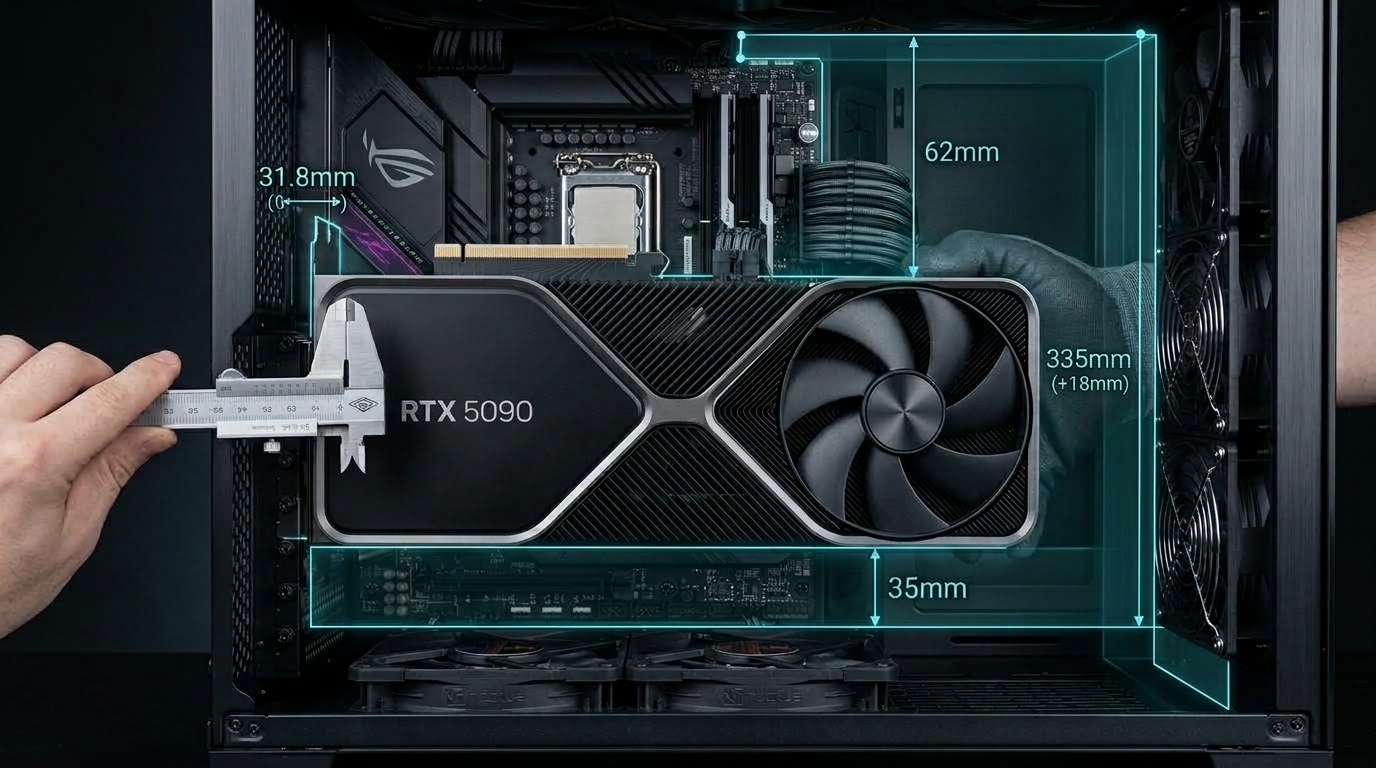

※ケースメーカーによって「標準ファン装着時」「ファン非搭載時」など公称寸法の測定条件が異なります。仕様表の注記条件を必ず確認してください。自身で実測する場合は、背面のPCIeブラケット固定面から最も手前の前方障害物までの最短距離を測ります。
3．厚さを見る｜3〜4スロット占有と直下空間
長さが収まっても、カードの厚み（スロット数）によってトラブルが起こるケースがあります。
- 他のPCIeカードとの干渉： キャプチャカードや10GbE LANカードを下段スロットに挿す予定がある場合、大型GPUのヒートシンクが物理的にスロットを覆い隠してしまいます。
- GPUファンの吸気制限： カードの厚みが3.5スロット以上あると、ケース底面や電源シュラウドとの隙間がわずか数ミリしか残りません。ファンが空気を吸い込めないと、GPU温度が上昇しファンが常時高回転で回ることになります。
物理的にスロットに挿せるだけでなく、GPUファンの前に最低でも1スロット分以上の空間（吸気余白）が残るかを確認してください。
4．高さとサイドパネルを見る｜電源ケーブルの曲げ空間
見落としによるトラブルが最も多発するのが「GPUの高さ」です。
高性能GPUは冷却面積を稼ぐために基板やヒートシンクの背が高く設計されているモデルが多く、マザーボードからサイドパネルまでの距離が接近します。特に最新の12V-2x6（16-pin）コネクタは、カード上端に垂直に差し込む構造になっています。
コネクタの根元から無理な力で急角度に折り曲げてサイドパネルを閉めると、端子の接触不良や発熱トラブルを引き起こす危険性があります。ケースを選ぶときは、「対応CPUクーラー全高」が165mm〜170mm以上あるワイドなミドルタワーを選ぶか、電源メーカー純正のアングルケーブルを使用するなどの対策を考慮してください。
5．サポートステイ（支え）の設置スペース
大型・重量級のグラフィックボードでは、基板のたわみや長期運用によるPCIeスロットへの負荷を軽減するためにサポートステイ（突っ張り棒や固定ブラケット）の活用が重要になります。メーカーがステイを付属または推奨している場合はその指示に従い、カードの自重によるたわみが目立つ場合も設置を検討します。
ここで見落としやすいのが、「サポートステイを配置する空間もケースクリアランスの一部である」という点です。ケース内部のレイアウトによっては、
- ケース底面にファンが隙間なく敷き詰められていてステイの足を立てられない
- 電源シュラウドのスリット形状とステイの台座が合わない
- 前面ファンやラジエーターとステイのアームが衝突する
といった干渉が起こる場合があります。ケース底面のレイアウトや、拡張スロットのネジ穴で固定するタイプのステイが使えるかも確認しておくと安心です。
大型GPUクリアランス 30秒チェック表
注文前や組み立て前に、以下のチェックリストを定規や仕様表で確認してください。
| 確認項目 | チェックする場所 | 合格基準 |
|---|---|---|
| ① GPU全長 | カード仕様表（Length） | 前面パーツの実寸を考慮した実効長に収まり、着脱作業の余白があるか |
| ② カード厚み | 占有スロット数（Slot） | 他拡張カードを塞がず、底面やシュラウドとの間に吸気空間がある |
| ③ カード全高 | カード仕様表（Height） | サイドパネルとの間に電源ケーブルを無理なく配線できる余白がある |
| ④ 前面水冷 | 前面ラジエーター厚 | ラジエーター＋ファン（約55mm）装着時でもGPU長と衝突しない |
| ⑤ 重量支え | サポートステイ設置位置 | ケース底面ファンやシュラウドにステイの台座が干渉せず置ける |
前面パーツの実寸を考慮した実効長に収まり、着脱の作業余白があるか。
他のPCIeカードを塞がず、ファン直下に吸気空間が残っているか。
電源ケーブルを無理に曲げずにサイドパネルが確実に閉まるか。
前面水冷（約55mm厚）を取り付けてもカード先端が届かないか。
底面ファンや配線と干渉せずに突っ張り棒や支えが置けるか。
まとめ｜「入るか」ではなく「余裕を持って入るか」
グラフィックボードの搭載可否は、単なる「GPU長 < ケース対応長」の1次元比較では判定できません。現代の大型GPUでは、長さ × 厚さ × 高さ × 周囲の障害物（前面水冷・ケーブル・ステイ）の4次元で照合する必要があります。
ギリギリの寸法で無理に詰め込むのではなく、配線・冷却・メンテナンスまで含めて余裕を持って入る構成を選ぶことが、大切なパーツの寿命を守り、安定した制作環境を維持するための確実なアプローチです。
よくある質問
ケースの「最大GPU長」に対して、どれくらい余裕を見ればよいですか？ +
まずはケースメーカーが定義する「最大GPU長」の測定条件（標準ファン込みか、ファン非搭載時か等）を確認します。前面ファンやラジエーターの厚みは製品ごとに異なるため、実際に使用する製品のメーカー公称寸法を確認した上で実効長を算出することが基本です（例えば標準的な25mm厚ファンや、ラジエーター＋ファンで50〜60mm前後になる構成もあります）。その上で、パーツの着脱や配線作業をスムーズに行うための任意の余裕（例：約10mm程度）を見込んでおくと安心です。
グラフィックボードの「高さ（幅）」はなぜ重要ですか？ +
マザーボードに装着した際、基板の高さがあるカードはPCケースのサイドパネル（ガラス等）までの距離が縮まります。特にカード上部に電源コネクタがある場合、電源ケーブルを無理なく配線するスペースが不足すると、サイドパネルが閉まらなかったりケーブルに過度な曲げ負荷がかかったりするためです。
3.5スロットや4スロットのカードを載せると何が問題になりますか？ +
下段のPCIeスロット（キャプチャカードや拡張カード用）が物理的に塞がれるだけでなく、ケース底面や電源シュラウドとの隙間が狭くなり、GPUファンの吸気が制限される恐れがあります。ケース下部に十分なクリアランスがあるか確認が必要です。
サポートステイ（GPU突っ張り棒）は必ず必要ですか？ +
大型・重量級カードにおいて、メーカーがサポートステイを付属または推奨している場合はその指示に従うのが原則です。また、装着時にカードのたわみが目立つ場合もPCIeスロットや基板への負荷を抑えるために有効です。ケース底面のファン配置やシュラウド形状と干渉せず、ステイの台座を安定して設置できる空間があるかを確認してください。
手持ちのケースにGPUが入るか定規やメジャーで測る際の基準点はどこですか？ +
ケース背面の「PCIeスロット金具（ブラケット）の固定面」から、前面の「最も手前に出っ張っている障害物（フロントファン、ラジエーター、ドライブケージ等）」の内面までを直線で測ります。突起物やケーブルの束を考慮し、最短距離を計測してください。
